GGD型 低壓固定式開關柜

品牌:任達

型號:GGD

產品說明
適用范圍
產品特點

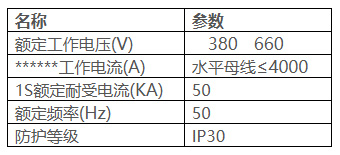

技術參數

1.產品概述

GGD開關設備全稱是GGD戶內固定式低壓成套開關設備。

GGD開關設備設計是由能源部下達的技術進步開發項目,由能源部低壓成套開關設備聯合設計研制組設計。該低壓抽出式開關柜目前已被電力用戶廣泛使用。

本設備符合國際電工委員會IEC439-1《低壓成套開關設備和控制設備》、我國GB7251-1997《低壓成套開關設備和控制設備》、我國國家標準與機械工業協會的JB/T9661-1999標準內容,并符合CQC的CCC國家強制認證標準。

2.產品用途

作為交流50Hz,額定電流至3150KA以下的額定工作電壓380V系統中配電系統的動力、照明及配電設備的電能轉換、分配與控制之用。

3. 產品使用環境條件

(1)周圍空氣溫度不高于+40℃,不低于-5℃。24h內的平均氣溫不得高于+35℃。

(2)戶內安裝使用,使用地點的海拔高度不得超過2000M。

(3)周圍空氣相對濕度在最高溫度為+40℃時不超過50%,在較低溫度時允許有較大的相對濕度。 (例如+20℃時為

90%)應考慮到由于溫度的變化可能會偶然產生凝露的影響。

(4)設備安裝時與垂直面的傾斜度不超過5%。設備應安裝在無劇烈振動和沖擊的地方,以及不足使電氣元件受到腐蝕的

場所。

(5)用戶有特殊要求時可與制造廠協商解決。

本設備適用于發電廠、變電站、大型建筑、高層樓宇、機場、醫院、劇院、體育場、港口、地下設施、工礦企業等。作為3150KA以下的交流380V系統中配電系統的動力、照明及配電設備的電能轉換、分配與控制之用。

1.線路方案靈活、分斷能力高

2.動熱性能穩定、實用性強

3.結構緊湊、組裝靈活、分布合理、排列整齊、占地面積少

4.結構牢固、聯瑣可靠,保護度高,功能齊全

5.操作安全簡便,互換性能好,短時耐受電流大

6.獨特的兼容形式,可以安裝國產、進口各種系列的斷路器

產品結構特點

1.GGD型交流低壓配電成套開關設備的柜體采用通用柜的形成,框架用8冷彎型鋼局部焊接而成,框架零件及專用配套零件由本廠生產配套供貨,以保證柜體的精度和質量。

2.通用柜的零部件按模塊原理設計,并有20模數的安裝孔,通用系數高。可以使工廠實現預生產。既縮短了生產制造周期,也提高了工作效率。

3.GGD柜設計時充分考慮到柜體運動中的散熱槽孔,當柜內電器元件發熱時,熱量上升,通過上端槽孔排出,而冷風不斷地由下端槽孔補充進柜,使密封的柜體自下而上形成一個自然通風道。

4.GGD柜按照現代工業生產造型設計的要求,采用黃金分割比的方法設計柜體外形和各部分的分割尺寸,使整柜美觀大方。

5.柜門用軸式活動鉸鏈、構架相連、安裝、拆卸方便。門的折邊處均嵌有一根山型橡塑條,關門時門與框架之間的嵌條有一定的壓縮行程,能防止門與柜體直接碰撞,也提高了門的防護等級。

6.裝有電器元件的儀表門用多股軟銅線與框架相連。柜內的安裝件與框架間用滾花墊圈連接,整柜構成完整的接地保護系統。

7.柜體表面采用高壓靜電噴塑工藝處理。具有附著力強、質感好。整柜呈亞光色調,避免了炫目效應,給值班人員創造了較舒適的視覺環境。

8.柜體的頂蓋在需要時可拆除,使于現場主母線的裝配和調整,柜頂?shù)乃慕茄b有吊環,用于起吊和裝運。

9.柜體的防護等級為IP30,用戶也可根據使用環境的要求在IP20~IP40之間選擇。
